Fußgängerüberwegtransparent in LED-Technik
Weitreichende Ausleuchtung für mehr Sicherheit
Der Fußgängerüberweg schreibt dem Fußgänger das Vorfahrtsrecht zu und ermöglicht ihm somit ein sicheres Überqueren der Straße, ohne lange warten zu müssen. Dennoch kommt es an diesen Orten regelmäßig zu Gefahrensituationen für Fußgänger oder sogar Unfällen.
Vor allem in der Dunkelheit sind Verkehrsteilnehmer an Fußgängerüberwegen stärker gefährdet. Mit dem innovativen, innenbeleuchteten Fußgängerüberwegtransparent 350 StVO bietet SWARCO DAMBACH neueste Technik mithöchster Sicherheit. Durch die seitlich auf den Gehweg strahlenden, kaltweißen LEDs, werden querende Fußgänger schon früh für den Autofahrer sichtbar. Das Transparent leuchtet den Fußgängerüberweg optimal aus und kennzeichnet alle überquerenden Personen deutlich.
Weitere Informationen zu unseren Produkten und Services finden Sie
über diesen QR-Code oder unter www.swarco.com
Erprobte LED-Technik
Die zuverlässige LED-Technik und raffinierte Verwinkelung der einzelnen LEDs erfüllen die Prüfbedingungen des VZ 350 (StrAusZert) und alle Vorgaben lichttechnischer Anforderungen.
Ausleuchtung der Wartezonen und des Überwegs
Ob beim Warten oder Überqueren, beide Zonen sind klar beleuchtet und schaffen somit hohe Sicherheit für Fußgänger und Autofahrer. Die Straße und ihre Passanten sind durch das Aufleuchten deutlich erkennbar.
Austausch statt Reparatur - bei nur einer Sperrung
Funktioniert das Transparent nicht mehr, können Sie innerhalb der Gewährleistung ein Tauschgerät anfordern. Nach Erhalt des Ersatzgerätes haben Sie lediglich einen Sperr- und Absicherungsaufwand, ohne die Halterung verstellen oder nach der Montage neu justieren zu müssen. Bitte senden Sie das defekte Gerät in jedem Fall an uns zurück.
Klemmhalterung um drei Achsen verstellbar
Die Klemmhalterung ermöglicht ein einfaches Fixieren und Ausrichten des Transparentes ohne Nachjustieren. Bei einem Wechsel des Geräts verbleibt das Oberteil am Mast, sodass das Ersatzgerät am gleichen Tag in identischer Position verschraubt und in Betrieb genommen werden kann.
Technische Daten
Weitreichende Ausleuchtung für mehr Sicherheit
Der Farbauftrag erfolgt in einem Siebdruckverfahren hinter Glas, wodurch das Motivbild über eine lange Nutzungsdauer hinweg farbecht sowie bei Tag und Nacht erkennbar bleibt. Die Scheibe ist in einem Gummidichtring gelagert und schließt wasserdicht mit der Gehäuse-Gondel ab. Die Farbgebung und die gleichmäßige Hinterleuchtung entspricht den Vorschriften der StVO und wurde von der StrAusZert geprüft.
Gehäuse
Das Gehäuse erfüllt die Anforderungen gemäß DIN 171. Der Farbton entspricht RAL 7042 Verkehrsgrau A.
Hinterleuchtung der Transparentscheiben
Die gleichmäßige, blendfreie Ausleuchtung wird durch zwei High Power LED-Lichtleisten mit einer Lichtfarbe von 6300 K sichergestellt.
Optische Vermessung gemäs DIN EN 67523
Auch nach mehr als zehn Jahren Betriebsdauer werden die Werte der vorgeschriebenen Norm DIN EN 67523 erfüllt und meist übertroffen.
Besondere Merkmale
Integrierte Bodenbeleuchtung
Die integrierte Bodenbeleuchtung des LED-FGÜ entspricht allen aktuellen lichttechnischen Anforderungen.
Sichtbarkeit auf dem Gehweg

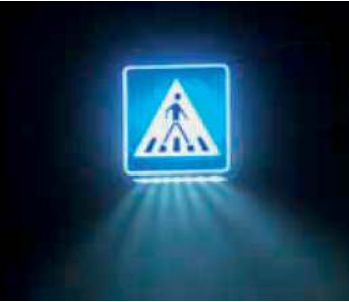

Durch die seitlich auf den Gehweg strahlenden, kaltweißen LEDs, werden querende Fußgänger schon früh für den Autofahrer sichtbar.
- Optimale Fußgängerüberweg-Ausleuchtung
- 40% weniger Stromverbrauch als herkömmliche Geräte
- Direktanschluss an 230V-Wechselspannung, Schutzklasse 1
- Hohe Lebensdauer, kein Austausch der Leuchtmittel
- Voll recyclebar
- Wartungsarm (geringe Nebenkosten)
- Wasser- und Staubschutz IP 54
- Fertigung gem. VDE-Richtlinien
- Innenbeleuchtung nach DIN EN 12899
- Bodenbeleuchtung nach DIN EN 67523
Technische Details
Transparentscheiben
Diese sind aus schlagsicherem Makrolon und werden mit Gummidichtungsprofilrahmen gehalten. Sie sind witterungsbeständig, stoß- und schlagfest und besitzen eine hohe Transparenz. Die Farben des Schaubildes entsprechen beleuchtet und unbeleuchtet den Vorschriften der StVO.
Gehäuse
Leichtmetallgehäuse aus 3 mm starkem Aluminiumblech. Lackierung nach DIN 6171, RAL 7042 Verkehrsgrau A.
Ausleuchtung des Transparentes
Die gleichmäßige, blendungsfreie Ausleuchtung wird durch die Installation von 2 LED-Leisten für die Innenbeleuchtung mit einer Leistung von 36 W und einem LED-Tiefstrahler mit einer Leistung von 51 W erzielt. Die Lebensdauer bei durchschnittlich 8 Stunden an 365 Tagen in Betrieb, beträgt ca. 90.000 Stunden (entspricht 10 Jahre).
Ausleuchtung des Transparentes
| Vorgeschriebene Normwerte ab Juni 2010 | erreichte Werte 6,5 m Fahrbahn | erreichte Werte 8,5 m Fahrbahn | |
|---|---|---|---|
| mittlere Beleuchtungsstärke auf Mittelachse E-F | 30 lx | 80 lx | 73 lx |
| minimale Beleuchtungsstärke Komplettfeld | 4 lx | 12 lx | 7 lx |

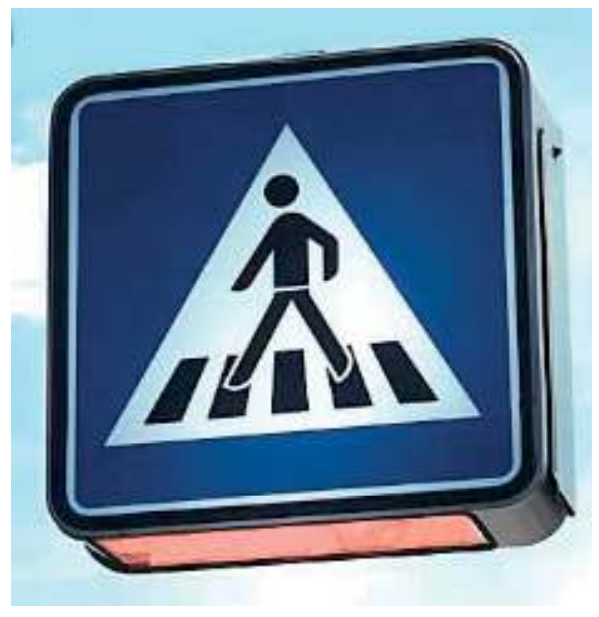

Fußgängerüberwegtransparent
Durch eine optimale FGÜ-Ausleuchtung und die hohe Servicefreundlichkeit, erzielt das DAMBACH-Fußgänger überwegtransparent eine hohe Funktionalität. Moderne Optik durch die Integration des Strahlers im Transparent, ohne dabei die Lichtleistung zu beeinträchtigen. Der im Gehäuse integrierte Strahler erzielt Ausleuchtungswerte, die jedem Vergleich standhalten. Die Messwerte liegen weit über dem geforderten Maß. Die hier angegebenen Lichtwerte wurden in umfangreichen Labortests ermittelt. Geprüft wurden die Ergebnisse vom lichttechnischen Institut der Technischen Hochschule Darmstadt. Bei der Entwicklung des Strahlers wurde besonderes Augenmerk auf minimalen Energieverbrauch gelegt.
Die Befestigung der FGÜ-Transparente mit integriertem Strahler erfolgt an Peitschenmasten. An ihnen sind seitlich die Verkehrszeichen VZ 350-10 StVO (rechts), VZ 350-20 StVO (links) sowie die innenbeleuchteten Verkehrszeichen (VZ 350-40), 750 x 750 mm mit entsprechenden Strahlern befestigt. Die Aufhängung des FGÜ-Transparentes mit Strahler erfolgt so, dass eine lichte Durchfahrtshöhe von 5,00 Metern gewährleistet ist.
Die seitlich am Mast angebrachten Zeichen VZ 350 StVO können wahlweise einseitig vor dem Mast oder doppelseitig als „Fahne“ in Rohrrahmen befestigt werden. Die Ausführung kann innenbeleuchtet oder retroreflektierend erfolgen. Die Aufstellung des Peitschenmastes erfolgt auf einem, den statischen Erfordernissen entsprechenden, Fundament. Für das FGÜ-Transparent beträgt die Ausladung zwischen drei und sechs Meter, die lichte Durchfahrtshöhe 5 Meter, statisch nachgewiesen für eine Windlast w = 1 kN/m2.
Schemazeichnung LED FGÜ
Montageposition und vertikale Beleuch-
tungsstärke nach DIN 67523-2
Innenbeleuchtetes
Verkehrszeichen VZ 350 StVO
Das Zeichen 350 StVO weist auf einen Fußgängerüberweg hin. Aufgrund der besseren Erkennbarkeit soll das Zeichen als innenbeleuchtetes VZ über der Fahrbahn wiederholt werden: der dabei erzielte „Torbogeneffekt“ führt zu erhöhter Verkehrssicherheit.
Gehäuse
Leichtmetallgehäuse aus 3 mm starkem Aluminiumblech. Lackierung nach DIN 6171, RAL 7042 Verkehrsgrau A.
Transparentscheiben
Diese sind aus schlagsicherem Makrolon und werden mit Gummidichtungsprofilrahmen gehalten. Sie sind witterungsbeständig, stoß- und schlagfest und besitzen eine hohe Transparenz. Die Farben des Schaubildes entsprechen beleuchtet und unbeleuchtet den Vorschriften der StVO.
Ausleuchtung des Transparentes
Die gleichmäßige, blendungsfreie Ausleuchtung wird durch die Installation von 2 LED-Leisten für die Innenbeleuchtung mit einer Leistung von 36 W und einem LED-Tiefstrahler mit einer Leistung von 51 W erzielt.
Seitliches Verkehrszeichen VZ
350-10/350-20
Auf Fußgängerüberwege wird auf beiden Straßenseiten mit dem Zeichen 350-10/-20 StVO hingewiesen. Dieses Zeichen darf nicht mit anderen Zeichen kombiniert werden. Entsprechend den örtlichen Gegebenheiten (Umfeldhelligkeit) kann das Zeichen entweder als Leuchttransparent oder reflektierend (Folie 1 oder 2) ausgeführt werden. Die Anbringung kann bei einseitiger Ausführung mittig vor dem Mast, bei doppelseitiger Ausführung als „Fahne“ an einem Mast erfolgen.
Verkehrszeichen für Vorankündi-
gung VZ 101-11/-21 StVO
Fußgängerüberwege, die nicht an Kreuzungen oder Einmündungen liegen, sind durch Zeichen 101-11/-21 StVO mit Entfernungsangabe (z.B. Zeichen 1004-30, „100m“) anzukündigen
Halterung
Die neue Universal-Klemmhalterung ist um 3 Achsen verstellbar. Sie ermöglicht ein einfaches Fixieren und Ausrichten des FGÜ. Beim Wechsel verbleibt das Oberteil am Mast, so dass der Ersatz-FGÜ, auch am Tage in genau der gleichen Position, ohne Nachjustieren, verschraubt und in Betrieb genommen werden kann.
Anwendungen
Die Richtlinie „R-FGÜ 2001“ beschreibt detailliert, unter welchen Bedingungen FGÜ angelegt werden dürfen und was unbedingt zu beachten ist, damit die Verkehrssicherheit für alle Verkehrsteilnehmer gewährleistet ist.
Universalhalterung
Maxlae-Schelle
für seitliche und mittige Transparentbefestigung, (Beschreibung siehe Befestigungsmaterial). Stahlband-halterung für mittige Befestigung von Flach Verkehrszeichen (Beschreibung siehe Befestigungsmaterial).
FAQ - Häufige Fragen zum Thema Fußgängerüberwegtransparent (FGÜ)
Was ist ein Fußgängerüberwegsmanagement mit LED-Technik?
Ein Fußgängerüberwegsmanagement mit LED-Technik ist ein Beleuchtungssystem, das Fußgängerüberwege gezielt ausleuchtet und dadurch die Sichtbarkeit des Überwegs und der querenden Personen deutlich erhöht.
Welchen Zweck erfüllt die LED-Ausleuchtung?
Sie verbessert die frühzeitige Erkennung von Fußgängern und erhöht die Aufmerksamkeit des Verkehrs – insbesondere bei Dunkelheit.
Wann ist LED-Beleuchtung an Zebrastreifen sinnvoll?
LED-Beleuchtung ist besonders sinnvoll bei schlechter Sicht, hohem Verkehrsaufkommen oder unzureichender Straßenbeleuchtung.
Wie erhöht LED-Technik die Verkehrssicherheit?
Durch die klare Ausleuchtung der Warte- und Überquerungszonen wird der Überweg früher wahrgenommen und die Reaktionszeit der Fahrzeugführer verbessert.
Ist die Beleuchtung blendfrei?
Ja. Die Beleuchtung ist auf eine gleichmäßige und blendarme Ausleuchtung ausgelegt, damit Verkehrsteilnehmer nicht beeinträchtigt werden.
Welche Lichtfarbe wird eingesetzt?
Es wird tageslichtähnliches, weißes Licht eingesetzt. Das sorgt für hohe Kontraste und eine sehr gute Wahrnehmung von Personen und Markierungen.
Entspricht das System geltenden Richtlinien?
Ja. Das System erfüllt die relevanten technischen und verkehrsrechtlichen Vorgaben für den Einsatz an Fußgängerüberwegen.
Ist das LED-System energieeffizient?
Ja. LEDs zeichnen sich durch einen geringen Energieverbrauch und eine hohe Effizienz im Dauerbetrieb aus.
Wie langlebig ist die LED-Technik?
Die Lebensdauer liegt bei mehreren zehntausend Betriebsstunden, wodurch Wartungsaufwand und Betriebskosten reduziert werden.
Kann das System nachgerüstet werden?
Ja. Das System eignet sich auch für die Nachrüstung bestehender Fußgängerüberwege, um die Sicherheit ohne vollständigen Neubau zu erhöhen.
Welche Bereiche werden ausgeleuchtet?
Ausgeleuchtet werden der Überweg selbst sowie die Wartezonen auf beiden Seiten, damit Fußgänger frühzeitig erkannt werden können.
Für wen ist das System besonders geeignet?
Besonders geeignet ist das System für Kommunen, Städte und Straßenbaulastträger mit erhöhtem Sicherheitsbedarf und unfallkritischen oder stark frequentierten Querungsstellen.
